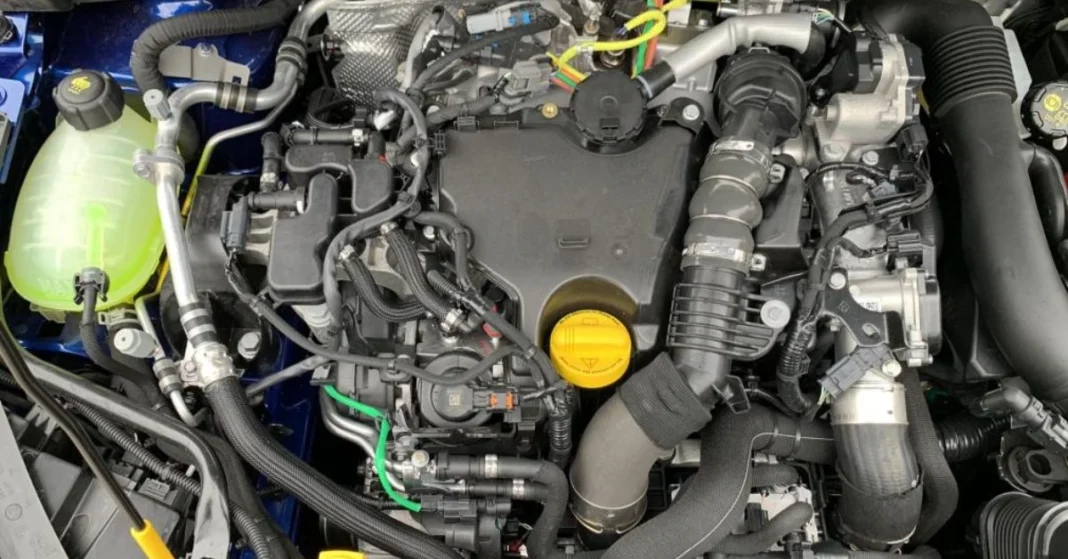

Une distribution mal calée sur un 1.5 dCi , c’est trois scénarios possibles : un moteur qui claque, un voyant injection qui s’allume au bout de 50 km, ou une voiture qui refuse simplement de démarrer. Le bloc K9K équipe plus d’une vingtaine de modèles (Clio II à IV, Mégane II et III, Scénic, Kangoo, Captur, Modus, Twingo II, Dacia Sandero/Duster/Logan, Nissan Juke et Qashqai, Mercedes Citan), et son point sensible reste le calage du pignon de la pompe haute pression. Voici la procédure complète, les pièges à éviter et les vraies questions que se posent les mécaniciens.
Ce qu’il faut savoir avant de toucher à la pompe HP
Première chose à clarifier : sur le 1.5 dCi K9K , la pompe d’injection est une pompe haute pression common-rail. Elle ne distribue pas le carburant aux cylindres dans un ordre précis comme les anciennes pompes à doseur. Elle se contente de monter le gazole en pression dans la rampe, et c’est le calculateur qui pilote les injecteurs au moment voulu.
Conclusion logique : la pompe HP n’aurait pas besoin d’être calée. Sauf que sur le K9K , deux raisons concrètes imposent quand même de respecter un repère. Sur certaines générations (notamment les versions 110 ch montées sur Scénic III, Mégane III ou Captur), le capteur d’arbre à cames prend son signal sur la poulie de la pompe HP. Un décalage de 2 dents et le moteur jette un code défaut P0340, voire refuse de démarrer.
Sur les versions sans ce capteur, le calage sert à équilibrer les efforts cycliques de la courroie. La pompe HP génère des points durs à chaque compression, et l’arbre à cames aussi. Mal positionnés l’un par rapport à l’autre, ces pics de tension provoquent une usure accélérée de la courroie et, à terme, un saut de dent. Ce n’est pas anecdotique : plusieurs cas remontés en atelier mentionnent une distribution qui saute 2 à 4 dents au niveau de la pompe HP, courroie pourtant correctement tendue.
Les outils indispensables pour ne pas se louper
Sans pige Mot.1489 (point mort haut vilebrequin) et pige Mot.1430 (jeu de 5 piges arbre à cames), arrêtez tout. Le pignon de vilebrequin du K9K n’est pas claveté sur la majorité des versions : il est monté fou sur l’arbre. Si vous serrez la vis du damper sans avoir pigé le vilebrequin, ce dernier peut tourner sans entraîner le pignon, et tout votre calage part à la poubelle.
Une erreur très fréquente consiste à utiliser la pige d’un moteur essence (Mégane 2 par exemple), légèrement plus courte. Le résultat : le vilebrequin n’est pas exactement au PMH et le calage est faussé de quelques degrés. La pige spécifique 1.5 dCi mesure environ 95 mm de longueur utile et se visse côté démarreur, sous un bouchon torx femelle de 14.
Côté budget outillage, comptez 30 à 60 € pour un kit de piges aftermarket compatible K9K , contre 250 € minimum pour les outils Renault d’origine. Les copies font le travail correctement à condition d’éviter les modèles à moins de 20 € qui présentent souvent des cotes approximatives.
La procédure pas à pas pour le calage
Étape 1 : préparation et accès
Débranchez la batterie, démontez la roue avant droite, le pare-boue et la coiffe du support moteur. La biellette de reprise de couple se dépose en 5 minutes. Soutenez le moteur par un cric à roulettes avec une cale en bois sous le carter d’huile.
Étape 2 : pigeage
Tournez le moteur dans le sens horaire (côté distribution) jusqu’à amener le trou du pignon d’arbre à cames quasiment en face du trou de la culasse. Vissez la pige de PMH sous le démarreur, puis tournez doucement à la main jusqu’au blocage du vilebrequin sur la pige. Insérez ensuite la pige Mot.1430 dans le pignon AAC. Ne forcez jamais : si la pige n’entre pas, c’est que vous êtes décalé d’une dent.
Étape 3 : repère de la pompe haute pression
C’est ici que se concentrent 80 % des erreurs de calage. Le pignon de pompe HP porte un repère (un trait ou une encoche) qui doit se trouver en face de la tête de vis de fixation visible sur le carter. Pas de pige, pas de trou : juste cet alignement visuel à respecter au montage. Sur les versions les plus récentes du K9K , un trou de pigeage existe parfois sur le côté de la pompe : utilisez-le si présent.
Étape 4 : pose de la courroie neuve
La règle officielle Renault est claire : 19 creux de dents doivent séparer les repères du pignon AAC et du pignon pompe HP. Les courroies neuves de qualité (Gates, Dayco, Continental) portent souvent trois marques colorées qui correspondent aux trois pignons. Si elles sont absentes, comptez les dents.
Posez la courroie dans cet ordre : pignon de vilebrequin, galet enrouleur, arbre à cames, pompe HP, galet tendeur, pompe à eau. Maintenez la tension côté brin tendu pendant le passage sur le galet tendeur.
Étape 5 : tension et vérification
Avec une clé six pans de 6 mm, tournez l’excentrique du galet tendeur dans le sens antihoraire pour amener l’index mobile en face de la fenêtre de calage. Serrez la vis du tendeur à 27 Nm. Serrez les trois vis du pignon d’arbre à cames à 10 Nm au centre des boutonnières.
Reposez la poulie d’accessoires (vis 12 mm : 60 Nm + 100°. Vis 14 mm : 120 Nm + 95°). Retirez les piges. Effectuez deux tours moteur complets dans le sens horaire à la main, puis revissez les piges pour vérifier l’alignement.
Les pièges qui détruisent un moteur en 30 secondes
Le piège numéro un : la clavette d’arbre à cames cassée. Sur les K9K ayant déjà subi un saut de courroie ou une mauvaise tension, la clavette peut être abîmée sans que ce soit visible au démontage. Le moteur démarre, semble tourner correctement, puis se met à claquer après quelques jours. Inspectez systématiquement les clavettes au moindre doute.
Deuxième piège : oublier que le pignon de vilebrequin est fou. En serrant la vis du damper sans pige, vous décalez tout. Troisième piège : un repère pompe HP en avance après deux tours moteur signifie souvent un saut de dent, pas un défaut de calage initial. Démontez et recommencez plutôt que de forcer le démarrage.
Dernier piège récurrent : si la poulie de pompe HP est plus petite que celle de l’AAC (cas des K9K 732 entre autres), il faut parfois faire trois tours moteur pour retrouver tous les repères alignés. Ne paniquez pas si l’alignement n’est pas parfait dès le premier tour.
Combien ça coûte et combien de temps ça prend
En garage, l’intervention complète (kit de distribution + pompe à eau + courroie d’accessoire + liquide de refroidissement) revient entre 400 et 600 € pour le matériel, avec une main-d’œuvre facturée 2 h 30 à 3 h 30 selon le modèle. Les enseignes type AD ou Speedy proposent des forfaits autour de 235 € kit inclus sur les Clio et Sandero, mais avec des kits d’entrée de gamme. Les concessions Renault tournent plutôt entre 700 et 950 €.
En auto-construction, comptez 4 à 6 h pour un mécanicien expérimenté, davantage pour une première intervention. Le kit de distribution complet (Gates ou SKF) se trouve à 90-130 €, la pompe à eau à 30-50 €, soit moins de 200 € de pièces. La périodicité officielle est de 120 000 km ou 5 ans avant 2006, et 160 000 km ou 6 ans après 2006. En usage urbain intensif, descendre à 4 ans reste prudent vu la sensibilité du K9K à la rupture de courroie.
Questions sur la pompe HP
La pompe HP Delphi du 1.5 dCi se cale-t-elle différemment de la Bosch ?
Non. Que la pompe soit Delphi (montée sur la majorité des Mégane II et Clio III) ou Bosch/Continental (versions plus récentes), la procédure est identique : alignement du repère du pignon avec la tête de vis du carter. La différence est interne (technologie d’injection), pas mécanique.
Pourquoi mon 1.5 dCi ne démarre plus alors que tous les repères sont alignés ?
Vérifiez en priorité le capteur d’arbre à cames. Sur les versions où ce capteur lit la poulie de pompe HP, un capteur grippé ou simplement déplacé pendant l’intervention provoque une absence de signal et empêche le démarrage. Code défaut typique : P0340. Comptez 25-40 € pour un capteur neuf.
Faut-il refaire la programmation après un changement de distribution ?
Aucun apprentissage n’est nécessaire si le calage est correct. En revanche, si vous avez changé les injecteurs en parallèle, leur code IMA doit être saisi via une valise de diagnostic compatible Renault (type Clip ou Delphi DS150).
